油田導熱油爐設計方案

發表日期：3/10/2011 閱讀次數：5364

油田導熱油爐設計方案

    方案一：再生氣加熱爐+蒸汽鍋爐（或?qū)�熱油）：由于再生氣加熱器用熱要求溫度較高，不便采用飽和蒸汽加熱，故選擇再生氣加熱爐加熱；脫乙烷和脫丁烷塔底重沸器的溫度比較低，可選擇蒸汽或?qū)�熱油間接供熱，供熱溫度為180℃。

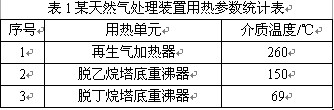

    方案二：采用雙溫位導熱油供熱系統：研究時，根據表中的介質溫度，把再生氣加熱稱為高溫位用戶，把脫丁烷和脫乙烷塔底重沸器用熱劃為同一溫位，稱為低溫位用戶。其中高溫?zé)崦綖樵偕鷼饧訜崞鞴�熱，供油溫度�?00℃，回油溫度為270℃；低溫?zé)崦綖槊摱⊥樗�底重沸器和脫乙烷塔底重沸器供熱，供油溫度�?10℃，回油溫度為180℃。

   分析：方案一中采用再生氣加熱爐加熱再生氣為直接加熱介質的方式，脫乙烷和脫丁烷塔底重沸器不能直接加熱，采用間接加熱的方式。無論采用蒸汽鍋爐供熱還是導熱油爐供熱，都是同一場站內兩個熱源并存、直接加熱和間接加熱兩種加熱方式并存的情況。兩個熱源的并存，相當于在站內設了多個明火點，這無疑增加了站內的隱患；兩種加熱方式的并存，增加了同一場站內供熱系統管理和操作的復雜性。方案二為單一熱源、間接供熱、不同熱用戶的同一供熱系統，這符合石油地面工程設計的可靠、環保節能、便于管理、節約投資的原則。因此我們推薦方案二，供熱系統采用雙溫位導熱油供熱。
